一、應用領域

        石油、化工、冶金、核電、電力、工業制造、軌道交通、船舶、軍工、醫療、IDC數據交換中心機房、銀行/債券結算中心、公路和鐵路的隧道照明及監控中心、港口和碼頭的信息中心、精密儀器設備等領域。

        HB-S6000系列10-80kVA三進三出在線式雙變換不間斷電源產品，采用創新的設計、一體化的理念，擁有多項專利，在綠色環保、高效節能及可靠性方面有極大提高。產品采用多個DSP、MCU、CPLD相結合方案來實現全數字化控制，可實現8臺UPS直接無主從自主并聯運行，具有極高的性價比，能為各種負載提供安全可靠的不間斷電源保障。

二、性能特點

        1、智能化數字控制

        （1）先進的DSP（Digital Signal Processor/數字信號處理器）技術和多個MCU、CPLD相結合運用，使產品具備了卓越的性能；

        （2）DSP控制器實現實時控制、參數設定、運行程序管理、自檢和自偵測等功能，可對電路板上的所有獨立電路連接進行檢測和故障保護；

        （3）先進的IGBT模塊具有良好的高速開關、高電壓、大電流工作特性，結合數字化控制可實現驅動電路小型化，提高工作效率，有效提升產品的整體效率和可靠性。

        2、智能化電池管理功能

        （1）采用智能化的電池管埋技術，可根據現場電池配置，通過操作界面進行參數設置，井由軟件自動調節充電電流；

        （2）用戶可根據電網停電情況設置電池自動檢測和充/放電間隔時間，延長電池使用壽命；

        （3）設有電池過欠壓，過充，反接等保護功能，最大限度保護電池不受損壞；

        （4）市電異常電池供電到載止關機，當市電恢復正常后，UPS可以自動開機完成自啟動功能，可以很好地實現無人值守等環境的應用。

        3、強大的帶載能力

        （1）系統輸出功率因數0.9，以10kVA的UPS為例，額定帶載為9kW，而傳統輸出功率因數0.8的系統額定帶載為8kW，超強的帶載能力可節省客戶投資；

        （2）輸出帶110％負載時，系統仍能長期工作；

        （3）超強的輸出過載能力和短路能力，確保系統的穩定性和極限狀態下的系統安全

        4、豐富的通信功能接口

        （1）內置多個RS232、RS485通訊端口以及多種干節點信號接口，真正實現多用途通訊和遠程控；

        （2）系統具備的多個輸出干節點，可通過軟件進行配置，方便客戶使用。

        5、強大的中/英文顯示界面

        采用大屏幕LCD作為主顯示界而，顯示內容可進行中/英文選擇設置，運行狀態、操作程序、數據采集、故障檢測等內容一目了然。

        6、保護功能齊全

        設置有多種系統保護功能，對過壓、欠壓、過流、過載、短路等異常狀態進行檢測、告警，保護功能齊全，環境運應能力強。

        7、易維護

        （1）系統內置手動維修旁路，維護不需中斷負載供電；

        （2）系統內模塊化設計，全正面操作，便于系統維護；

        （3）具有智能化的故障診斷功能及歷時記錄可查功能，可記錄事件信息及告警信息，便于維護時參考。

        8、豐富的選件

        （1）上進線選件

        （2）輸入隔離變壓器

        （3）5次濾波器

        （4）SNMP卡

        （5）旁路均流電感

        （6）11次濾波器

        （7）電池溫度變送器

        （8）LBS組件

        （9）電池接地故障儀

        （10）井機組件

        （11）干節點卡

        （12）D級防雷模塊

        9、優異的電氣性能

        （1）在線式三進三出雙變換結構，支持380/400/415V，50/60Hz電網體系，為客戶提供多種選擇；

        （2）超寬的輸入電壓范圍：285VAC-498VAC；

        （3）超寬的輸入頻率范國：45Hz-66Hz；

        （4）系統自動檢測市電頻率，輸出電壓頻率自適應與市電頻率相同（50Hz或者60Hz）。

        10、高可靠性

        （1）獨特的系統防護設計，獨立的散熱風道設計，特殊防護的電路板設計等，提高了系統的環境適應能力，進一步提高了系統的可靠性；

        （2）多塊控制電源冗余工作，提高了控制系統的可靠供電；

        （3）智能化的風扇控制，延長風扇壽命，提高系統可靠性；

        （4）系統標配輸出隔離變壓器，有效降低零地電壓，并減小負載諧波電流對逆變器的影響；

        （5）系統采用一流高品質知名品牌器件，確保了產品的高品質；

        （6）設備出廠前經過24小時老化，保證了系統的高可靠性。

        11、智能化的并機及LBS技術

        （1）智能化的井機均流控制技術，可實現8臺機器無主從自主并聯運行，便于系統擴容；

        （2）并機情況下可根據輸出負載量大小自動關部分逆變器，負載増大時自動開啟逆變，節約能源

        （3）獨特的智能LBS技術，利用LBS同步功能組件實現UPS多機雙母線功能，大大提高了系統的可靠供電。

        12、經濟運行模式（ECO模式）

        單機及并機系統可工作于ECO模式，系統的運行效率高，節省電能，降低對環境的污染，同時降低了客戶的運行成本。

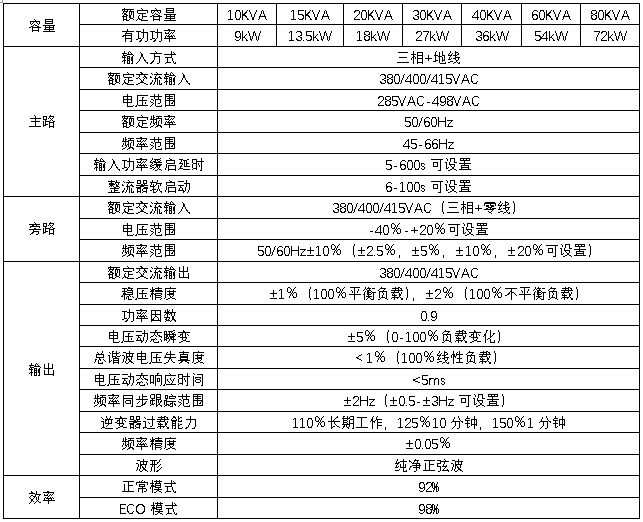

三、技術規格

        注：特殊要求可定制，產品參數變化恕不另行通如。
